電食防止絶縁ボルト

絶縁ボルト(スリーブ+ワッシャータイプ)

絶縁ボルト・ナットを使用すると、フランジ間や、フランジとボルト・ナット間が電気的に絶縁されますので、電触を防止することができます。
例えば一方のフランジがステンレス鋼で他方が普通鋼であれば、ボルトを仲介してステンレス鋼のフランジと普通鋼のフランジの間で電池回路が形成され普通鋼の側が異常に腐蝕します。

絶縁・ボルトナット

絶縁ガスケット

取得データ

浸出試験規格:厚生省令第15号第1条17. 水道施設の技術的基準を定める省令及び厚生労働省令第26号

電気抵抗・締め付け強度に優れています。

ガラス入りエポキシ樹脂板と高温用マイカー積層板をワッシャーとして、ボルト保護にPTFEスリーブを使用していますので絶縁抵抗も大きく、機械的強度も非常にすぐれています。

規格製品以外の仕様においても納期対応がスムーズです。

市販の六角ボルトを使用しているため、標準外の仕様(長さ、材質、強度区分、メッキの種類)にも柔軟に対応できます。

スリーブの長さを指定することができます。

お客様の要望による規格品以外のスリーブの長さ(最長2mまで)が指定できます。

使用温度により2種類のワッシャー材質を選べます。

絶縁ワッシャーに使用しているマイカ積層板は耐熱度450℃と高温に耐え、圧縮強度にも優れた材料です。
高温、高負荷下における材料の応力暖和もほとんどありません。
一般用絶縁ワッシャーはガラスエポキシ樹脂を使用しています。絶縁抵抗値は1015と絶縁性が高く、耐熱温度も 140℃で締付荷重強度も高い強度を誇ります。
また、絶縁スリーブに使用しているPTFE(四弗化エチレン樹脂)は、ボルト保護として使用する場合、200℃まで連続使用出来ます。

耐光性、耐候性にすぐれ、経年変化が非常にすくないです。

電気絶縁性はもとより、吸水率もきわめて小さく、空気中の水分を吸収することによる絶縁性の低下はほとんどありません。非粘着性で滑り性があり、異物が付着してもすぐとれます。

絶縁材料の物性値

※数値は測定値であり、保証値ではありません。(使用用途により異なります。)

絶縁材料 耐熱
温度
圧縮
強さ
体積
固有
抵抗率
絶縁
耐力
吸収率

kgf/cm2 Ω・㎝ KV/mm
絶縁ワッシャー
(積層マイカー)
450℃ 3500 1014 25 0.2>
絶縁ワッシャー
(ガラス
エポキシ樹脂)
140℃ 3680 1015 24 0.05>
絶縁スリーブ
(PTFE)
200℃ 280 1016 19 0.01>

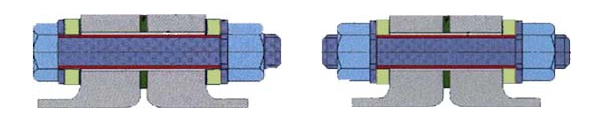

電触防止による絶縁ボルト・ナットの構成仕様と使用材料

六角ボルトタイプ

スタットボルトタイプ

名称 使用材料
ステンレスボルト ステンレス鋼、高張力鋼、普通鋼 etc.
スタッドボルト
6角ナット
絶縁スリーブ PTFE(4フッ化エチレン)樹脂
絶縁ワッシャー ガラスエポキシ樹脂 or マイカー積層
保護ワッシャー ステンレス鋼、 高張力鋼、普通鋼 etc.
使用に対する注意事項
  • 絶縁ワッシャーを使用する場合、必ず金属ワッシャーと併用して下さい。ワッシャーの破損や片締めの原因になります。
  • テフロンスリーブの長さは、ボルトの長さに適したものをご使用下さい。長すぎる場合、スリーブの破損やボルトの締め付け不良につながります。
  • フランジ部の絶縁に対しては、絶縁ボルト・ナット及び絶縁パッキンをセットでご使用下さい。
  • 使用に関しては、同一径及び同材質の物をご使用下さい。
  • その他、基本的な施工要領を守ってご使用下さい。

Zスリーブ(ETFE一体型電気絶縁スリーブ)

Dブランド一体型電気絶縁スリーブは市販のボルトにセット出来る絶縁スリーブと絶縁ワッシャーの一体型になったものです。素材にETFEを使用しており従来のPTFE(テフロン)より圧縮強度が高く、フッ素系の優れた絶縁性を有します。また、先端が絞り込みタイプになっておりセット時の装着で外れる事がなく安心してお使い頂ける商品です。

特長

市販のボルトが使えます。

絶縁スリーブが一体型になっているため、市販の六角ボルトにはめ込むだけで、絶縁ボルトとして使用できます。六角ボルトと組合せるだけですので六角ボルト、ナットの材質を選びません。

組込がより簡単になりました。

絶縁スリーブと絶縁ワッシャーの一体型構造のため、ワッシャーの取付忘れがなくなりました。
また、一体型構造のため、取付後のスリーブのずれもなく、ワッシャーは片側のみで絶緑できます。

絶縁スリーブ・ワッシャー ETFE一体型

ワッシャーー体型絶縁スリーブで、材質は、電気絶縁性に優れた、ふっ素樹脂(ETFE)を使用しています。圧縮強さ500kgf/cm2、耐熱温度120℃以下にて使用して下さい。

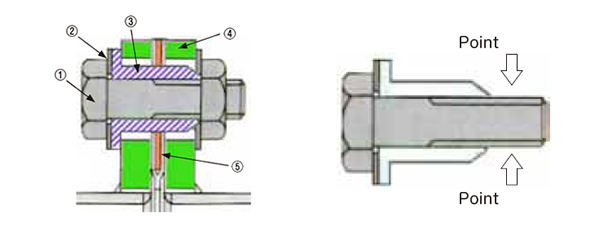

①六角ボルト ②金属ワッシャー
③Zスリーブ ④フランジ ⑤ガスケット

スリーブの先端がねじ部分に食い込む構造に
なっており外れ防止対策品になっております

食品衛生試験 厚生労働省告知第595号
水道用資機材 浸出性能試験 日本水道協会規格JWWAZ108

用途

フランジ間やフランジどボルト・ナット間で電触防止が必要な個所。
例えば一方のフランジがステンレス鋼で相手側が異種金属の場合、フランジ間で電地回路が形成され腐食による配管ピンホールや劣化を進める原因になります。

  ETFE
引張強さ kgf/cm2 460
圧縮強さ kgf/cm2 460
硬度 ショアー 460
絶縁耐力 KV/mm(3.2t) 460
体積固有抵抗 (Ω-cm) 460
吸水率 24% 0.029
耐熱温度 150~180
サイズ スリーブ長さ
M12 28mm
M16 32mm
M20 44mm
M22 45mm
M24 52mm

※絶縁ワッシャーは厚み5mmになります。

絶縁スリーブ・ワッシャーETFE一体型

ETFE絶縁スリーブは、従来の電気絶縁ボルトを絶縁スリーブと絶縁ワッシャーを一体型のセットタイプにした物です。

①絶縁スリーブ ②D7000
③六角ボルト ④金属ワッシャー

特長

  • 市販のボルトにはめ込むだけで使用する事が出来ます。
  • 絶縁スリーブ、絶縁ワッシャーが一体構造のため、ワッシャーのつけ忘れがありません。
  • 材質にETFEを使用していますので、PTEF(テフロン)と比較してボルトの締付けに対する圧縮強度が高いです。

※耐熱性温度表示は、通常使用温度ですが、当スリーブは120℃以下にて使用して下さい。

絶縁ボルトライニング(PVDF)

特長

異種金属間に生じる電位差による電蝕を防ぐために製作されたこの絶縁ボルトは、独自の技術によりボルトに強度、絶縁性の高い樹脂を強固にライニングしており、絶縁性はもちろん耐蝕性や耐候性にも大変優れたボルトです。又、このライニングはねじの径と同一に仕上げており容易な装着が可能となっております。

用途

異種金属間の絶縁(パイプライン、水管橋、LVGパイプライン、石油石化プラント、発電所)環境により発生する腐蝕電流の絶縁(ビル、家庭、海水取水管、ガス、ガバナステーション)

種類

ボルト、ナット:SUS400(亜鉛メッキ処理)・SNB7(防錆処理)・SUS304

ライニング材PVDFの特性

融点 177±15℃
静摩擦係数
(相手材:SUS304)
0.16
比重 1.79±0.05
引っ張り強さ 56.9±14.7N/mm2
絶縁破壊強さ 10KV/mm以上(厚み0.7mm以上)
体積抵抗率 0.5 ※1014Ω・cm
ロックウェル硬度 115

絶縁ワッシャー(FRP)の特性

引張強さ N/mm2 245-343
伸び % -
圧縮強さ MPa 343-441
硬度 0.69MPa 3m/min ロックウェル M100-M110
絶縁破壊 kV/mm(3.2mm) 23-33
体積抵抗 Ω-cm 5x1011
最高使用温度 140

※上記数値は、試験値であり、保証値ではありません。
改良のため予告なしに変更する場合がありますのであらかじめご了承下さい。
